Като доставчик на електрически потопяеми двигатели, срещнах многобройни запитвания относно съвместимостта на тези двигатели със задвижвания с променлива честота (VFD). Тази публикация в блога има за цел да проучи задълбочено въпроса: Може ли електрически потопяем двигател да бъде свързан към задвижване с променлива честота? По пътя ще споделя прозрения от моя опит в реалния свят и познания за индустрията.
Разбиране на електрическите потопяеми двигатели
Първо, нека накратко разберем какво представляват електрическите потопяеми двигатели. Тези двигатели са проектирани да работят под вода, обикновено в кладенци, сондажи или други пълни с вода кухини. Те играят решаваща роля във водоснабдителните системи, пречистването на отпадъчни води и различни индустриални приложения.Електрически потопяем двигателпредлага широка гама от мощности и конфигурации, за да отговори на различни изисквания.

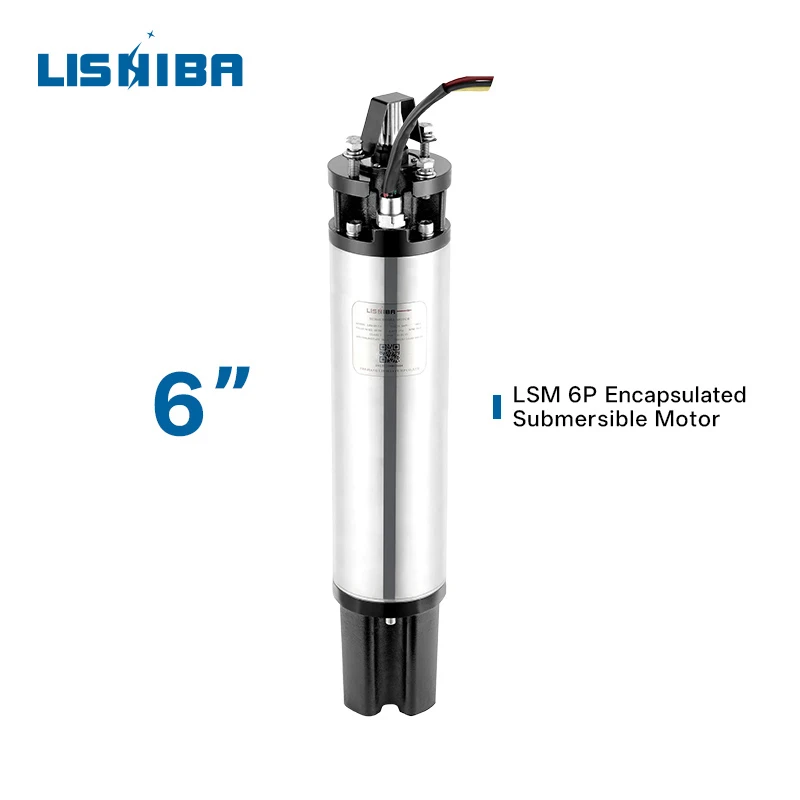

Една от ключовите характеристики на електрическите потопяеми двигатели е тяхната здрава конструкция, за да издържат на суровата подводна среда. Те често са херметически затворени, за да се предотврати проникването на вода, което може да повреди вътрешните компоненти. Някои модели катоКапсулирани електродвигатели, са капсуловани в защитен материал за допълнителна защита.
Какво е задвижване с променлива честота?
Задвижването с променлива честота, или VFD, е електронно устройство, което контролира скоростта на електрическия мотор чрез промяна на честотата и напрежението, подавани към него. Това позволява прецизен контрол на скоростта на двигателя, въртящия момент и ускорението. VFD се използват широко в различни индустрии за подобряване на енергийната ефективност, намаляване на износването на двигателите и позволяват по-точен контрол на процеса.
Чрез регулиране на изходната честота, VFD може да забави или ускори двигателя, в зависимост от нуждите на приложението. Например, във водна помпена система, VFD може да намали скоростта на двигателя по време на периоди на ниско търсене на вода, като по този начин пести енергия.
Съвместимост на електрически потопяеми двигатели и VFD
Отговорът на въпроса „Може ли електрически потопяем двигател да бъде свързан към честотно задвижване?“ общо взето е да. Има обаче няколко фактора, които трябва да вземете предвид, преди да направите връзката.
Електрическа съвместимост
Изолационната система на двигателя е критичен фактор. VFD генерират несинусоидални вълни на напрежение, което може да причини допълнително напрежение върху изолацията на двигателя. Неадекватната изолация може да доведе до преждевременно разрушаване на изолацията и повреда на двигателя. Поради това е важно да се гарантира, че потопяемият двигател има изолация, която е подходяща за използване с VFD. Много съвременни потопяеми двигатели са проектирани с VFD - съвместима изолация, за да издържат на по-високи пикове на напрежение и хармонично съдържание, свързани с работата на VFD.
Термични съображения
Когато моторът работи при променливи скорости, охлаждащите му характеристики се променят. Потопяемите двигатели разчитат на околната вода за охлаждане. При по-ниски скорости водният поток около двигателя може да бъде намален, което води до неадекватно охлаждане и потенциално прегряване. За да се реши този проблем, може да е необходимо да се избере двигател с по-висока номинална мощност от това, което би било необходимо за работа с фиксирана скорост или да се използват допълнителни методи за охлаждане.
Вибрации и шум
Работата с променлива скорост може да причини промени в нивата на вибрации и шум на двигателя. Небалансираните магнитни сили, генерирани от VFD, могат да доведат до повишена вибрация, която може да повлияе на механичната цялост на двигателя и околното оборудване. Освен това хармоничното съдържание в изхода на VFD може да предизвика звуков шум. Правилното монтиране на двигателя и техниките за изолиране на вибрациите могат да помогнат за смекчаване на тези проблеми.
Предимства от свързването на електрически потопяем двигател към VFD
Въпреки предизвикателствата, има няколко значителни предимства от свързването на електрически потопяем двигател към VFD.
Икономия на енергия
Едно от най-значимите предимства е енергийната ефективност. Чрез регулиране на скоростта на двигателя, за да съответства на действителните изисквания за натоварване, VFD може значително да намали консумацията на енергия. Във водните помпени системи, например, VFD може да намали скоростта на двигателя по време на периоди на ниско търсене, избягвайки неефективността, свързана с дроселиращите клапани или байпасните системи.
Удължен живот на двигателя
Контролирането на скоростта и ускорението на двигателя с VFD може да намали механичното напрежение върху двигателя и свързаното оборудване. Това води до по-малко износване, удължаване на експлоатационния живот на двигателя и намаляване на разходите за поддръжка.
Подобрен контрол на процеса
VFD осигуряват прецизен контрол върху скоростта на двигателя, което позволява по-точен контрол на процеса. В промишлени приложения като химическа обработка или обработка на вода, това може да доведе до по-добро качество на продукта и по-последователна работа.
Монтаж и въвеждане в експлоатация
Правилният монтаж и пускане в експлоатация са от решаващо значение при свързването на електрически потопяем двигател към VFD. Ето някои ключови стъпки:
Изберете десния VFD
Изберете VFD, който е съвместим с изискванията за мощност, напрежение и ток на потопяемия двигател. Обърнете внимание на функциите на VFD, като защита от претоварване, диагностика на неизправности и комуникационни възможности.
Окабеляване
Уверете се, че окабеляването между VFD и двигателя е правилно оразмерено и монтирано. Използвайте екранирани кабели, за да намалите електромагнитните смущения и да предотвратите въздействието на електрически шум върху двигателя и другото оборудване.
Въвеждане в експлоатация
По време на пускането в експлоатация внимателно настройте параметрите на VFD, като номиналната скорост на двигателя, въртящия момент и времето за ускорение/забавяне. Извършете задълбочено тестване, за да се уверите, че моторът работи гладко и безопасно при различни скорости.
Поддръжка и отстраняване на неизправности
Редовната поддръжка е от съществено значение за гарантиране на надеждната работа на потопяемия двигател и VFD. Ето някои съвети за поддръжка:
Проверете VFD
Проверете VFD за признаци на прегряване, разхлабени връзки или повредени компоненти. Почиствайте охлаждащите вентилатори и радиаторите на VFD редовно, за да предотвратите натрупването на прах и отломки.
Наблюдавайте двигателя
Следете температурата, вибрациите и потреблението на ток на двигателя. Всички значителни промени в тези параметри може да означават проблем с двигателя или VFD.
Отстраняване на неизправности
Ако срещнете някакви проблеми, като прегряване на двигателя или неизправности на VFD, вижте ръководствата на производителя за насоки за отстраняване на неизправности. В някои случаи може да се наложи да се консултирате с професионален електротехник или моторен техник.
Заключение
В заключение, електрически потопяем двигател може да бъде свързан към задвижване с променлива честота, но трябва да се обърне внимание на електрическата съвместимост, термичното управление и контрола на вибрациите. Когато е правилно инсталирана и поддържана, комбинацията от потопяем двигател и VFD предлага значителни предимства по отношение на спестяване на енергия, удължен живот на двигателя и подобрен контрол на процеса.
Ако обмисляте да използвате задвижване с променлива честота с вашия електрически потопяем двигател или имате въпроси относно нашите продукти, насърчавам ви да се свържете с нас за подробна дискусия. Ние сме тук, за да ви предоставим най-добрите решения за вашите специфични нужди.
Референции
- „Задвижвания с променлива честота: Принципи и приложения“ от Томас Х. Липо
- Ръководства на производителя за електрически потопяеми двигатели и задвижвания с променлива честота
